Одна из основных задач гидравлики - это подъем и опускание грузов, например, вилочными погрузчиками, но также и подъемными платформами, кранами, подъемниками, лебедками и т. д. Для небольших и средних промышленных машин, таких как вилочные погрузчики, опускание обычно управляется пропорциональными клапанами в байпасе. Для повышения производительности скорость подъема и опускания вил должна быть максимально высокой, однако без превышения безопасной величины, которая ограничивается с помощью независимых от нагрузки регуляторов потока. Высокая скорость вил требует соответствующих технических решений для плавного подъема и опускания груза. Для этого могут использоваться различные клапаны и гидравлические схемы. Лучше всего для этих целей подходят пропорциональные двухлинейные картриджи регулирования потока «все в одном» компенсированные по давлению и запертые без утечек в нейтральном положениии.
Гидравлическая концепция / Схема
Клапан «все в одном» - это одно из лучших решений для компенсации нагрузки и точного управления подъемом погрузчика. Основные характеристики этого решения:
- - плотное закрывание клапана в нейтральной позиции удерживает вилы погрузчика в устойчивом положении
- - точное регулирование потока масла пропорционально току управления
- - благодаря своей конструкции клапан поддерживает постоянную скорость опускания независимо от нагрузки
Для небольших машин используются клапаны «все в одном» QSPPU10 (UNF10 до 35 л/мин), для больших гидравлических систем применяются клапаны M33 (свыше 100 л/мин).
Поскольку решение «все в одном» объединяет несколько функций в одном клапане, гидравлическая схема значительно упрощается за счет исключения клапанов удержания груза и ограничения скорости. Это ведет к снижению затрат и созданию компактной системы, в которой эффект отскакивания может быть исключен.
Комплексное решение - это проверенный и испытанный в течение длительного времени тип клапана, который можно легко адаптировать к условиям механической системы. Для этого доступны различные усилители и электронные платы контроллера от Wandfluh.
Символ

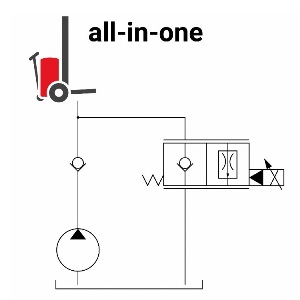

Схема
